利用旋轉滴界麵張力儀研究了不同烷基鏈長的支鏈脂肪醇聚氧乙烯醚磺酸鹽異十六烷基聚氧乙烯醚磺酸鹽（i-C16EO5S）、異十八烷基聚氧乙烯醚磺酸鹽（i-C18EO5S）和異十二烷基聚氧乙烯醚磺酸鹽（i-C20EO5S）溶液與正癸烷之間的動態界麵張力，考察了表麵活性劑質量分數、鹽質量分數、二價離子對界麵張力的影響.實驗結果表明：與相同鏈長的直鏈表麵活性劑相比，支鏈化結構有利於界麵張力的降低，適宜條件下i-C16EO5S的界麵張力可達10-2mN/m數量級；NaCl可加快i-CnEO5S向界麵的吸附速度，高鹽質量分數條件下i-CnEO5S的動態界麵張力出現最低值，曲線呈現“V”形，且瞬時界麵張力可達10-3mN/m數量級；二價離子的存在促進表麵活性劑吸附膜的緊密排列，低濃度條件下有利於界麵張力的降低，但二價離子濃度較高時破壞表麵活性劑的親水親油平衡，造成界麵張力穩態值明顯升高.

聚氧乙烯醚磺酸鹽類表麵活性劑是一類具有優良性能的陰離子-非離子型表麵活性劑，受到了研究者的關注。但此類表麵活性劑結構與降低界麵張力性能之間的關係尚有待深入研究，尤其對於親油基含有支鏈烷烴結構的聚氧乙烯醚磺酸鹽的研究成果較少.直鏈陰離子-非離子表麵活性劑自身降低界麵張力的能力有待提高，而支鏈化則是提高降低界麵張力能力的有效手段。

因此，本文針對不同鏈長的支鏈聚氧乙烯醚磺酸鹽設計了係列實驗，以期得到該係列表麵活性劑降低油水界麵張力的規律。

試劑與儀器

合成用試劑:異十六醇、異十八醇、異二十醇，均為分析純，百靈威化學試劑有限公司產品；環氧乙烷、氯磺酸、磷酸、無水乙醇、KOH，均為分析純，國藥集團化學試劑有限公司產品。

其他試劑:正癸烷，NaCl、MgCl2、CaCl2，分析純，國藥集團化學試劑有限公司產品；二次蒸餾水。

實驗儀器:旋轉滴界麵張力測量儀，芬蘭Kibron公司產品。

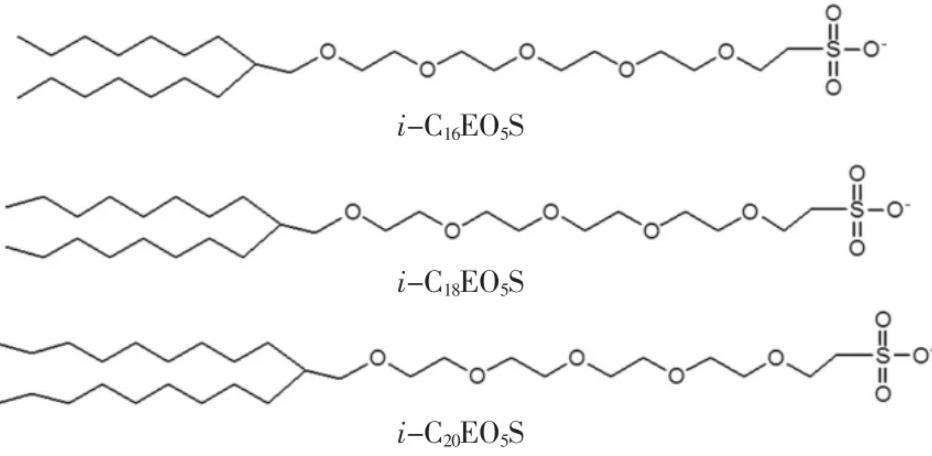

圖1支鏈化聚氧乙烯醚磺酸鹽結構

界麵張力的測量

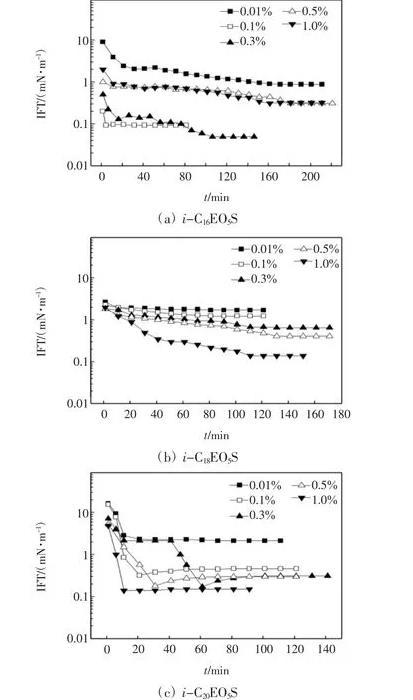

將3種表麵活性劑分別配製水溶液，包括不同表麵活性劑質量分數、不同鹽質量分數及不同二價離子質量分數的係列溶液.采用正癸烷作為油相，用旋轉滴界麵張力儀進行測試，及時捕捉油滴的圖像，通過特定軟件計算出油水間的界麵張力.實驗溫度為（70±0.5）℃，界麵張力均測量至平衡值。

結論

（1）本文研究的3種支鏈化脂肪醇聚氧乙烯醚磺酸鹽具有一定的降低界麵張力活性，界麵張力可達10-2mN/m數量級。

（2）隨著NaCl質量分數的增加，3種表麵活性劑的動態界麵張力曲線均可呈現“V”形，且個別表麵活性劑的瞬時最低界麵張力可達10-3mN/m數量級。

（3）總礦化度不變條件下，二價離子的加入促進表麵活性劑吸附膜的緊密排列，同樣使i-C18EO5S和i-C20EO5S的動態界麵張力曲線出現“V”形，並且i-C18EO5S的瞬時最低值可到10-4mN/m數量級。

（4）二價離子強烈影響表麵活性劑的親水親油平衡，在高質量分數時造成界麵張力穩態值的明顯升高。
