4數值仿真結果

4.1液滴形變

圖6是計算流體力學後處理軟件所得到的聚合物液滴各時刻形態圖［條形柱表示POE相（Phase-2）的體積分數］。可以看出，PS細絲在POE基質中變形趨勢大致與實驗過程一致。

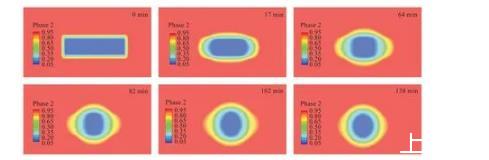

圖6聚合物液滴形態隨時間演化（仿真）

由計算流體力學後處理軟件所得到的液滴形態變化圖，可以看到液滴由最初的圓柱形變化成橢球形，再由橢球形變化成球形。與實驗所得到的各時刻形態圖液滴變化趨勢相同，時間上略有誤差，可能是由於基質導熱速率、加熱台功率，以及室溫的影響。

圖7為數值仿真過程中液滴三軸隨時間演化規律。綜合對比圖4和圖7，數值仿真軟件與實驗過程中球形液滴的三軸長度變化趨勢基本一致。可以看出，在體積保持不變的假設下，球形液滴的第二半軸和第三半軸變形頻帶是不一致的。該結果表明一些黏彈性液滴的變形和收縮不嚴格符合仿射變形假設（即第三半軸W始終等於第二半軸B），這與文獻結果類似。數值仿真結果中液滴最終形態不是一個三軸長度相等的球形，主要原因是仿真過程中使用的非牛頓流體的本構模型隻對黏性項進行了修改，而忽視了彈性應力的影響，因此與理論計算結果有一定誤差。

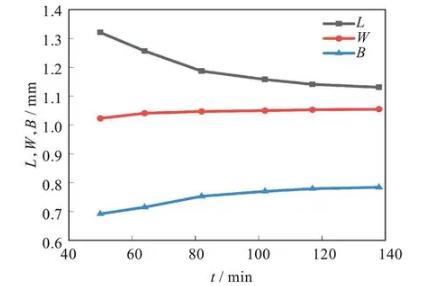

圖7 230℃時PS液滴在POE基質中的三軸時間演化（仿真）

4.2界麵張力與黏度比

為了研究黏度比對聚合物體係界麵張力的影響，選擇PS/POE聚合物體係，流場域模型及網格數目不變化，邊界條件、多相流模型等其他條件不變化，隻改變黏度模型中的零剪切黏度，所用PS/POE材料的零剪切黏度來自表1，結合數值仿真殘差值與形態圖，確定仿真收斂時間。圖8為不同黏度比下仿真得到的液滴形態圖，條形柱表示POE相（Phase-2）的體積分數。

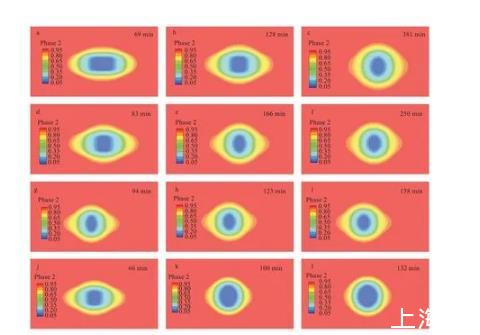

圖8不同黏度比係統下液滴形態隨時間演化圖：（a－c）黏度比0.94，（d－f）黏度比0.46，（g－i）黏度比0.29，（j－l）黏度比0.16

觀察液滴最後由橢球到球形的形態變化過程，利用界麵張力計算模型，計算出不同黏度比下聚合物體係的界麵張力，如圖9所示。

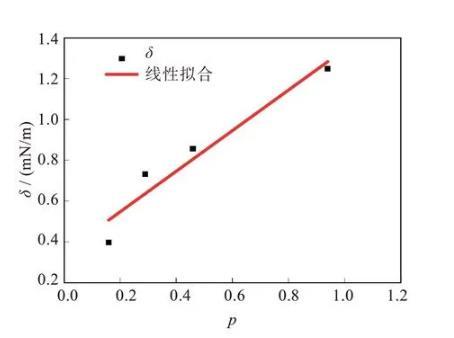

圖9黏度比與界麵張力關係圖

可以看出，係統黏度比從0.16~0.94逐漸增大的過程中，PS/POE體係的界麵張力隨黏度比的增大而增加。

5結論

采用數值模擬技術研究PS/POE體係界麵張力，著重考察了PS/POE體係的黏度比對界麵張力的影響，係統黏度比越大，聚合物界麵張力越大，兩者呈正相關關係。同時，進一步優化實驗步驟，更新實驗裝置，采用橢球液滴回縮法測量PS/POE體係界麵張力，對比分析了數值仿真與實驗過程中液滴在流場作用下的流變行為，液滴形態變化過程接近，模擬結果與實驗結果吻合較好。測量得到PS/POE體係在230℃，液滴直徑為1.79 mm時的界麵張力值為0.397 mN/m，進一步驗證了數值模擬方法的可靠性。本文的有關研究結果，對聚合物共混物的改性優化、實驗測量聚合物體係界麵張力以及數值仿真模擬多相流具有一定的參考價值。然而，現有的理論隻考慮了體係的黏性特性，而忽略了彈性特性。結合實驗與仿真，可以看到，理論模型對於球形液滴的描述還存在一定的誤差，因此，在後續的研究中，通過二次開發將彈性因素加載到理論模型中，進一步優化理論模型，能夠更準確描述流場中液滴變形行為。
