采用旋轉滴法測定了9種酚胺樹脂聚醚型破乳劑（PAPEmn）與勝利油田孤東二元驅原油、水驅原油組成的體係的油-水界麵張力，考察了PAPEmn質量濃度、PAPEmn的相對分子質量和HLB值以及溫度對油-水界麵張力的影響。結果表明，PAPEmn係列破乳劑具有高於常規破乳劑的界麵活性，且隨著PAPEmn濃度增加，體係的油-水界麵張力顯著下降；對於親水性較強的PAPEm3係列破乳劑，隨著其質量濃度從50mg/L升至1500mg/L，體係的油-水界麵張力從100數量級降至10-3數量級；PAPEmn的的界麵活性與其相對分子質量和HLB值密切相關，實驗範圍內，其親水親油平衡（HLB值）改變比相對分子質量的變化更能影響體係的油-水界麵張力，隨著HLB值增大，破乳劑的界麵活性明顯增強；隨著溫度升高，PAPEmn的界麵活性下降，表明該係列破乳劑較適合在低溫下使用。

二元複合驅（表麵活性劑＋聚合物）采油技術在勝利油田得到廣泛的應用，並且取得了很好的增產效益。但是采出乳狀液中殘留聚合物和表麵活性劑等驅油化學劑。一方麵，聚合物的存在不僅提高了采出液體係的黏度，而且增大了油-水界麵膜的強度，另一方麵，表麵活性劑的存在較大程度地降低了油-水界麵張力，使采出液體係界麵自由能下降，使複合驅采出乳狀液的穩定性大幅度提高，破乳脫水變得非常困難。因此，化學驅采出液的處理成為製約該技術發展的一個重要因素。對化學驅采出液進行破乳，是化學驅油中的關鍵技術環節，對提高化學驅經濟效益具有重要意義。

對破乳機理的研究表明，W/O型原油乳狀液的界麵膜強度較大，這使原油中的水珠在碰撞後不易破裂，乳狀液較為穩定，所以破壞界麵膜是破乳的關鍵所在［1］。而界麵膜的改變必然會直接影響到原油體係的油-水界麵張力，所以對油-水界麵張力的研究是了解界麵膜變化的一種直接方法［2］。目前，人們對破乳劑性能的研究主要集中在采用瓶試法考察破乳劑對乳狀液的出水率/出油率的影響［3-5］，較少從破乳劑本身的界麵活性或界麵膜強弱進行研究［6-8］。筆者以合成的9種酚胺樹脂聚醚型破乳劑（PAPEmn）為研究對象，采用旋轉滴法測定了勝利油田孤東二元驅原油及水驅原油加入PAPEmn後的油-水界麵張力，考察了破乳劑質量濃度、破乳劑分子結構及溫度等因素對油-水界麵張力的影響。該研究對弄清破乳劑的結構-性能關係及新型破乳劑的開發有一定的指導價值。

1、實驗部分

1.1試劑

中國石化勝利油田勝利勘察設計研究院三采中心合成的9種酚胺樹脂聚醚破乳劑。以酚胺樹脂為起始劑，按不同順序通入環氧乙烷和環氧丙烷，生成聚氧乙烯聚氧丙烯嵌段聚醚，然後在一定條件下與交聯劑反應，製得擴鏈產物酚胺樹脂聚醚破乳劑PAPEmn。m、n取值1、2或3，m代表相對分子質量的變化，n代表親水親油平衡（HLB值）的變化。通過改變加入環氧乙烷和環氧丙烷的量和比例來控製破乳劑的相對分子質量和HLB值，m從1到3表示相對分子質量增大，n從1到3表示HLB值增大。

原油為勝利油田孤東二元驅原油（30、40和50℃下的密度分別為0.9394、0.9337和0.9312g/cm3）和水驅原油（30、40和50℃下的密度分別為0.9489、0.9423和0.9419g/cm3）。其他試劑均為分析純，水為二次蒸餾水。

1.2油-水界麵張力的測定

采用北京通人新技術開發公司改進的XZD-Ⅲ型旋轉滴界麵張力儀測定油-水界麵張力（γ），轉速為5000r/min。首先以孤東油田模擬水（離子組成見表1）配製不同質量濃度的破乳劑溶液，加入原油樣品中，在30、40和50℃下分別測破乳劑溶液-原油體係的動態油-水界麵張力，以時間（t）與油-水界麵張力（γ）作圖，得到界麵張力-時間曲線。

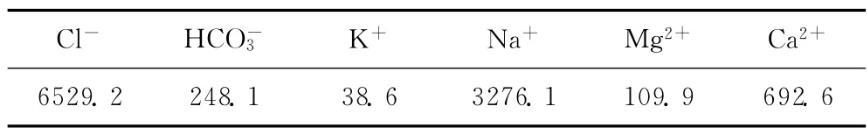

表1孤東油田模擬水的離子組成

酚胺樹脂聚醚型破乳劑分子結構、濃度對油-水界麵張力的影響——實驗部分

酚胺樹脂聚醚型破乳劑分子結構、濃度對油-水界麵張力的影響——結果與討論、結論
