合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 單萜萜類驅油劑界麵張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 強子誇克相變的表麵張力數值變化研究（一）
> 高分子類助劑主要增效機製及在除草劑領域應用機理
> 不同溫度下純有機物液體表麵張力估算方法及關聯方程（一）
> 溫度及壓強對CO2-NaCl鹽水係統界麵張力的影響（二）
> CO2泡沫穩定性原理、影響因素|CO2-EOR機理與應用前景（一）
> 聚氧乙烯鏈長度調控非離子Gemini表麵活性劑的表麵張力、接觸角（四）
> PG木質素活性劑增產機理、選井條件、應用效果
> 微凝膠顆粒在氣液界麵處吸附動力學及動態方程研究——摘要、介紹、材料及方法
> 內分泌物在膠束中的增溶作用——結論、致謝！
推薦新聞Info
-
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（三）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（二）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（一）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（三）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（二）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（一）
> 液膜斷裂點與電壓最大值在表麵張力測量中的對比研究（二）
> 液膜斷裂點與電壓最大值在表麵張力測量中的對比研究（一）
> 表麵張力與表麵張力係數測量：概念、方法與科學意義
> 微重力下二極對非均勻旋轉磁場控製半浮區液橋表麵張力對流的數值研究（下）
pH調控下豬血漿蛋白熱誘導納米顆粒的製備、表征及其穩定Pickering乳液性能（二）
來源： 食品工業科技 瀏覽 222 次 發布時間:2026-01-12
1.2實驗方法
1.2.1 PPP的純化
參考文獻的方法純化PPP。將噴霧幹燥的PPP粉末溶解在超純水中配製成10.0%（w/v）的蛋白溶液，在4℃條件下10000 r/min離心15 min以除去不溶性雜質，用透析袋（截留分子量為7 kDa）對上清液進行透析。最後將透析液冷凍幹燥即獲得PPP，密封後置於4℃保存備用。
1.2.2不同pH下PPP-NP的製備
取1.2.1製備獲得的PPP配製1%（w/v）的PPP溶液，室溫300 r/min攪拌2 h，冰箱中靜置過夜，充分水合，然後在4℃條件下10000 r/min、15 min離心取上清液，調節pH至4.0、6.5、7.0、7.5、8.0，在85℃水浴加熱20 min後，立即4℃冰水浴冷卻，獲得不同pH的PPP-NP的穩定懸浮液。同時設置對照樣品，不做任何處理。
1.2.3粒徑和Zeta-電位測定
粒徑和Zeta-電位由Nano ZS+MPT-2 Malvern納米粒度分析儀測定。參考文獻的方法，並稍作修改。用相應pH的超純水稀釋至0.4 mg/mL，在25℃下平衡120 s後測定。
1.2.4表麵形貌觀察
將1.2.2製備的懸浮液使用液氮進行速凍後，再對其進行冷凍幹燥獲得樣品粉末備用，將樣品粉末均勻分散於導電膠上，使用場發射掃描電子顯微鏡觀察樣品的表麵形貌。
1.2.5圓二色光譜分析
參考文獻的方法，並在其基礎上修改。用相應pH的超純水將1.2.2製備的懸浮液稀釋至1 mg/mL。利用0.1 cm的石英比色皿，在190~240 nm的波長範圍內進行掃描，取三次掃描結果的平均值生成數據。
1.2.6界麵張力測定
使用Tracker界麵流變儀測量了不同pH的PPP-NP降低油水界麵張力的能力。參考文獻的方法，稍作修改。將1.2.2製備的PPP-NP用相應pH的超純水稀釋10倍，然後添加到一個光學玻璃樣品皿中（40 mm×40 mm×30 mm），油相MCT添加到U型注射器（彎曲G18，內徑0.84 mm，長度10 cm）。在恒定的油滴體積下，監測了6000 s內界麵張力值的變化，直到達到平衡。所有測量均在25℃下進行。
1.2.7不同pH下PPP-NP穩定的Pickering乳液的製備
將1.2.2製備的懸浮液與油相（MCT）按體積比9:1混合，先高速剪切3 min形成粗乳液，再75 MPa高壓均質製備Pickering乳液。
1.2.8乳液的粒徑測定

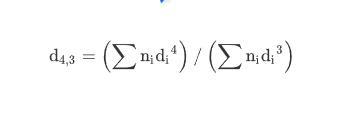

使用Mastersizer 2000激光粒度儀測定乳液液滴的大小和分布情況。測定乳液液滴的大小和分布情況。參考文獻的方法，測定前使乳液與分散劑（去離子水）充分混勻後進行測試，其中樣品折射率設置為1.47，分散劑折射率為1.33；泵速為2000 r/min。液滴的大小用體積加權平均粒徑（Volume-weighted diameter，d4,3）表示。其中計算公式如下：
式中：di表示油滴直徑，μm；ni表示直徑為di的油滴數量。
1.2.9乳液表觀粘度的測定
通過安東帕MCR92流變儀中帶有的不鏽鋼板和板的幾何測量單元（pp-25，直徑25 mm）對乳液的表觀粘度進行測量。參考文獻的方法並加以修改。將製備的新鮮乳液放置在兩個平行板之間，間隙高度設置為1 mm。在0.1~1000 s−1的剪切速率範圍內進行剪切掃描，研究乳液表觀粘度的變化。
1.2.10乳液的儲藏穩定性
參考文獻的方法並加以修改。將新鮮製備的乳液（20 mL）轉移到30 mL玻璃瓶中，然後在45℃進行加速實驗，定期監測乳液的視覺外觀、粒徑和電位的變化，觀察其儲存穩定性。
1.2.11乳液的微觀結構
采用LEICA SP8共聚焦激光掃描顯微鏡觀察乳液的微觀結構。參考文獻的方法並稍加修改。將20µL的尼羅紅（2 mg/mL，溶於異丙醇）加入到1 mL乳液中，充分混勻完成染色。取染色後的乳液10µL塗在顯微鏡載玻片上，然後用蓋玻片覆蓋。在488 nm（Ar-Kr激光器）激發波長下，在25℃下采集物鏡放大倍數為63×，像素為1024×1024的乳液顯微圖像，並在45℃的加速儲藏條件下定期監測其乳液微觀結構的變化。
1.2.12多重光散射
利用多重光散射技術通過測定穩定性指數（Turbiscan stability index，TSI）和相對背散射光（Relative backscattered light，ΔBS）的變化來評估Pickering乳液的穩定性。實驗過程中，將新鮮製備的乳液（20 mL）轉移到其樣品瓶中，要求乳液不能有氣泡，儀器平衡後立即進行測定。設置掃描程序為45℃掃描48 h，每1 h進行一次掃描，通過儀器所帶軟件得到Pickering乳液的整體TSI值變化情況以及ΔBS隨時間的變化曲線。通過樣品的掃描圖譜變化情況，分析乳液的穩定性。
1.3數據處理
所有實驗至少重複3次，結果之間的差異用平均值±標準差（Standard deviation，SD）表示，使用Origin Pro 2017對結果進行統計分析，實驗數據采用SPSS 23進行統計學分析，應用Duncan檢驗分析樣品之間差異的顯著性，並且在P<0.05時定義顯著差異。
