合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 多頻超聲波技術&人工神經網絡構建變壓器油界麵張力預測模型(二)
> 考慮界麵張力、液滴尺寸和液滴變形影響的攜液臨界模型構建(二)
> 植物油中N-酰基氨基酸表麵活性劑的界麵活性和聚集行為——摘要、簡介
> 耐低溫有機矽膠水配方優化後不會改變膠液表麵張力,可快速脫泡
> 各種測量ILs汽化焓對比:表麵張力法、熱重法、簡單相加法、 基團貢獻法……(一)
> 不同水油黏度比條件下乳化對3種稠油複合體係的影響(二)
> 液態合金表麵張力快速檢測及相關質量參數實時評價
> SF作為天然表麵活性劑製造納米器件,大大改善疏水表麵的水潤濕性
> 氧化石蠟油水界麵張力測試方法及低張力性能
> Delta-8 動物胃腸道體內中藥物的溶解度的測定——摘要、介紹
推薦新聞Info
-
> 表麵張力實驗、接觸角實驗分析抑塵試劑對煤的潤濕結果
> Kibron宅男视频在线网站研究燒結礦聚結行為
> 基於界麵張力和表麵張力測試評估商用UV油墨對不同承印紙張的表麵浸潤性差異(三)
> 基於界麵張力和表麵張力測試評估商用UV油墨對不同承印紙張的表麵浸潤性差異(二)
> 基於界麵張力和表麵張力測試評估商用UV油墨對不同承印紙張的表麵浸潤性差異(一)
> 分子動力學模擬不同濃度仿生黏液-水界麵的界麵張力
> 溫度對水—十二烷基硫酸鈉體係與純水體係界麵張力、厚度的影響——結果與討論、結論
> 溫度對水—十二烷基硫酸鈉體係與純水體係界麵張力、厚度的影響——模擬方法
> 表麵張力:微觀力場中的宏觀奇跡
> 表麵活性劑如何有效降低油水界麵張力
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表麵張力等性能測試(三)
來源:精細化工 瀏覽 258 次 發布時間:2025-03-05
2.2 DSC分析

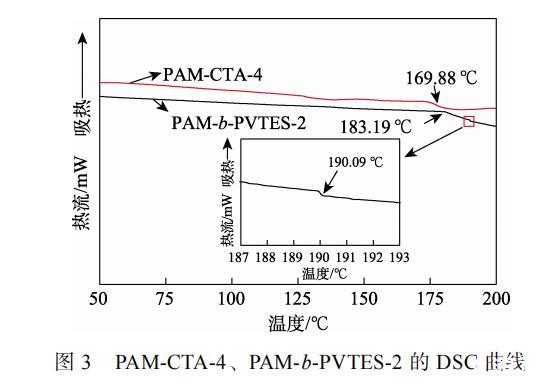

圖3 PAM-CTA-4、PAM-b-PVTES-2的DSC曲線
圖3為PAM-CTA-4、PAM-b-PVTES-2的DSC曲線。從圖3可以看出,PAM-CTA-4隻有一個玻璃化轉變溫度(Tg),為169.88℃,但是PAM-b-PVTES-2有兩個Tg,分別為183.19和190.09℃,分別對應了聚丙烯酰胺(PAM)和聚乙烯基三乙氧基矽烷(PVTES)的Tg。PAM和PVTES鏈段間存在一定的相互作用,這些相互作用導致嵌段共聚物中兩相的Tg與各自均聚物的Tg不同,兩相的相互作用(融合)導致Tg向兩者之間移動。由此可知,合成的聚合物具有兩相結構,屬於嵌段共聚物。
2.3 GPC分析
相對分子質量的大小是影響聚合物黏度的一個重要因素,相對分子質量越大,分子鏈段越長,聚合物分子鏈段纏繞作用越強,聚合物的黏度越高,因此,適當地控製聚合物的相對分子質量能有效地控製聚合物溶液的黏度。圖4為不同n(AM)∶n(DBTTC)下合成的PAM-CTA樣品的GPC譜圖,具體數據列於表1。

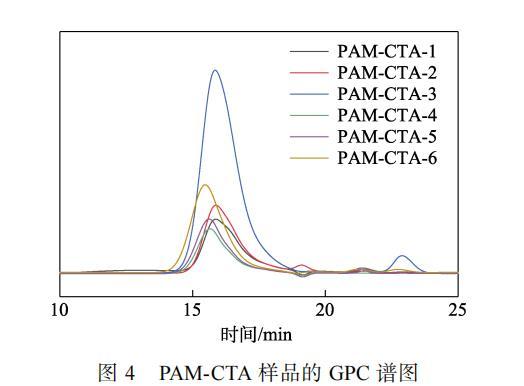

圖4 PAM-CTA樣品的GPC譜圖

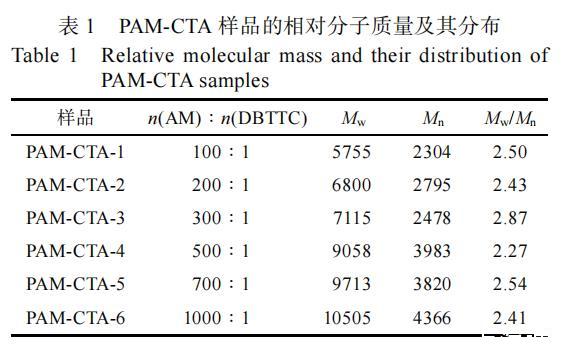

表1 PAM-CTA樣品的相對分子質量及其分布
從表1可知,隨著DBTTC用量的降低,共聚物相對分子質量逐漸增加,重均相對分子質量(Mw)由5755增加到10505。這是因為,隨著鏈轉移劑DBTTC用量的增加,反應體係中DBTTC的濃度增加,鏈增長自由基與鏈轉移劑DBTTC反應生成休眠中間體,鏈增長停止,PAM-CTA的相對分子質量隨著鏈轉移劑用量的增加而降低,實現對PAM-CTA相對分子質量的可控合成。由於PAM-CTA-4的分子量分布最窄,因此,選擇PAM-CTA-4進行下一步反應。
圖5為不同n(VTES)∶n(AM)合成的PAM-bPVTES樣品的GPC譜圖,結果列於表2。PAM-bPVTES樣品的相對分子質量分布相較於PAM-CTA-4的相對分子質量分布變大,且隨著VTES用量的增加,聚合物鏈段增長,PAM-b-PVTES的Mw從9058增加到10707。

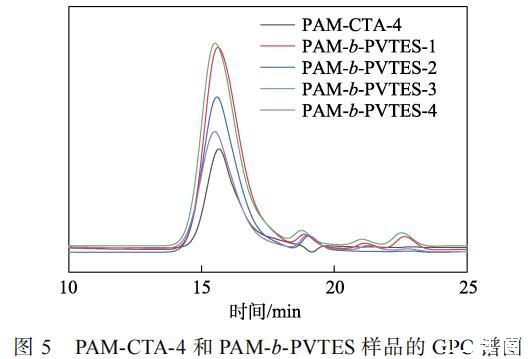

圖5 PAM-CTA-4和PAM-b-PVTES樣品的GPC譜圖

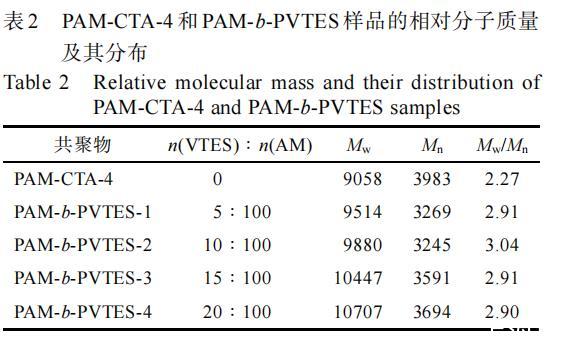

表2 PAM-CTA-4和PAM-b-PVTES樣品的相對分子質量及其分布
2.4黏度分析
氣溶膠固定劑的黏度是影響固定劑霧化後液滴直徑的因素之一,氣溶膠固定劑溶液的黏度越小,越有利於氣溶膠固定劑與氣溶膠粉塵的黏附。一方麵是因為氣溶膠固定劑黏度越小,霧化後液滴的直徑越小,液滴的比表麵積增大,也就是說單位體積內的固定劑霧化液滴密度越大,固定劑霧化液滴與氣溶膠粉塵顆粒的碰撞、結合頻率增大;另一方麵霧化後液滴直徑越小,受到的重力作用越小,液滴在空氣中懸浮時間越長,液滴與氣溶膠粉塵顆粒結合幾率更大,利於提高氣溶膠固定劑的利用率。圖6為20%固含量,不同的RAFT試劑用量對PAM-CTA共聚物水溶液黏度的影響。

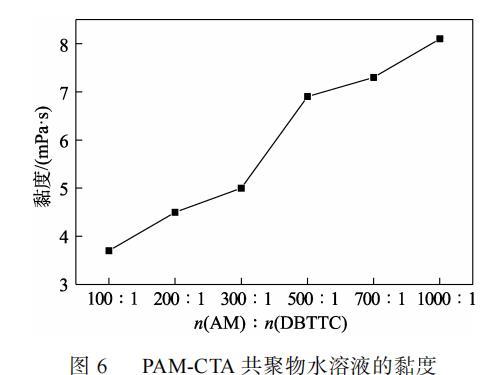

圖6 PAM-CTA共聚物水溶液的黏度
由圖6可知,隨著DBTTC用量的減少,共聚物水溶液黏度緩慢提升,由3.7 mPa·s逐漸升高到8.1 mPa·s,這是因為,隨著RAFT試劑用量的減少,共聚物相對分子質量增加,共聚物鏈段增長,共聚物鏈段之間的纏繞作用增強,共聚物水溶液黏度升高。適當地調節RAFT試劑的用量可以達到控製共聚物水溶液黏度的目的。
2.5表麵張力分析
氣溶膠固定劑固定氣溶膠粉塵顆粒的過程是指霧化後的固定劑小液滴與氣溶膠顆粒在布朗運動或氣流的作用條件下發生碰撞,固定劑對氣溶膠顆粒進行粘附、捕捉,將其凝並後最終沉降。因此,固定劑對粉塵的固定性能與其對氣溶膠粉塵的潤濕性能和與氣溶膠粉塵的碰撞頻率有關。
氣溶膠粉塵顆粒普遍具有較高的表麵張力,因此氣溶膠固定劑的表麵張力越小越易與氣溶膠顆粒粘附。固含量為20%的PAM-b-PVTES共聚物水溶液的表麵張力如圖7所示。

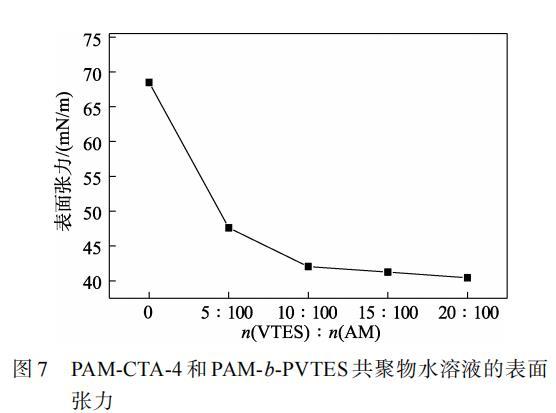

圖7 PAM-CTA-4和PAM-b-PVTES共聚物水溶液的表麵張力
從圖7可以看出,隨著VTES用量的增大,共聚物水溶液的表麵張力逐漸降低,n(VTES)∶n(AM)由0增加到10∶100時,共聚物水溶液表麵張力從68.49 mN/m降低到40.44 mN/m,繼續增大VTES用量,共聚物水溶液表麵張力逐漸趨於穩定。這說明VTES和AM共聚後賦予了共聚物水溶液更低的表麵能,降低了共聚物水溶液的表麵張力。
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表麵張力等性能測試(一)
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表麵張力等性能測試(二)
