合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 單萜萜類驅油劑界麵張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 強子誇克相變的表麵張力數值變化研究（一）
> 高分子類助劑主要增效機製及在除草劑領域應用機理
> 不同溫度下純有機物液體表麵張力估算方法及關聯方程（一）
> 溫度及壓強對CO2-NaCl鹽水係統界麵張力的影響（二）
> CO2泡沫穩定性原理、影響因素|CO2-EOR機理與應用前景（一）
> 聚氧乙烯鏈長度調控非離子Gemini表麵活性劑的表麵張力、接觸角（四）
> PG木質素活性劑增產機理、選井條件、應用效果
> 微凝膠顆粒在氣液界麵處吸附動力學及動態方程研究——摘要、介紹、材料及方法
> 內分泌物在膠束中的增溶作用——結論、致謝！
推薦新聞Info
-
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（三）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（二）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（一）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（三）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（二）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（一）
> 液膜斷裂點與電壓最大值在表麵張力測量中的對比研究（二）
> 液膜斷裂點與電壓最大值在表麵張力測量中的對比研究（一）
> 表麵張力與表麵張力係數測量：概念、方法與科學意義
> 微重力下二極對非均勻旋轉磁場控製半浮區液橋表麵張力對流的數值研究（下）
長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（三）
來源：科學技術與工程 瀏覽 27 次 發布時間:2026-02-05
2.4 熱穩定性評價
長慶油田油井地層溫度一般為60~80℃，本實驗測試了80℃下助排劑的界麵張力，實驗結果如表5。
| 樣品 | 界麵張力/(mN·m⁻¹) |
|---|---|
| 1#: 2% 1631+2% 1128Y | 0.028 |
| 2#: 2% 1631+1% 18C | 0.342 |
| 4#: CF-5D（目前常用） | 0.633 |
從表5可以看出，80℃下，1#、2#、4#樣的界麵張力值與55℃下的界麵張力相差不大，3種樣品熱穩定性較好，常規油井中使用，能達到降低界麵張力，改變岩石潤濕性的作用，滿足隴東致密油藏現場壓裂液助排的需求。
2.5 綜合性能比較
將新研發的助排劑與長慶油田常用助排劑的表界麵張力及接觸角大小進行了比較，結果如表6。
| 測試項目 | 油井用樣品 | ||
|---|---|---|---|
| CF-5D | 1#樣 | 2#樣 | |
| 表麵張力/(mN·m⁻¹) | 26.46 | 22.130 | 24.116 |
| 界麵張力/(mN·m⁻¹) | 0.62 | 0.024 | 0.339 |
| 接觸角θ/(°) | 41.7 | 82.6 | 81.9 |
| cosθ | 0.747 | 0.129 | 0.141 |
| σcosθ | 0.463 | 0.00310 | 0.0478 |
從表6可以看出，1#樣的界麵張力低，同等條件下，毛管力為CF-5D的1/149，1#樣為氟碳表麵活性劑與烴類表麵活性劑複配而得，其具有良好的熱穩定性及耐鹽性，將其用在壓裂酸化液中，能有效的降低毛細管阻力，促使殘液徹底返排。1#樣在返排時阻力最小，助排效果也最好。
3 助排劑CQZP-1的現場應用
2015年在對長慶油田前期多年的壓裂改造技術探索研究與實踐的基礎上，試驗應用新研發的助排劑CQZP-1，在隴東致密油藏實施206口井239層，取得了較好的改造效果。以隴**井（使用新研發助排劑CQZP-1）和對比井隴**（使用助排劑CF-5D）為例進行分析。
3.1 現場返排液接觸角與表界麵張力
將新研發的助排劑與長慶油田常用助排劑現場應用後的返排液性能進行測試，結果如表7。
| 測試項目 | 產品名稱 | 時間/min | ||||
|---|---|---|---|---|---|---|
| 30 | 60 | 90 | 120 | 240 | ||
| 返排液接觸角/(°) | CQZP-1（新研發） | 67.4 | 71.2 | 67 | 66.4 | 69.4 |
| CF-5D常規 | 52.7 | 52.6 | 66 | 67.5 | 66.9 | |
| 返排液表麵張力/(mN·m⁻¹) | CQZP-1（新研發） | 33.76 | 32.12 | 31.09 | 31.00 | 30.98 |
| CF-5D常規 | 35.59 | 35.75 | 32.38 | 33.50 | 33.82 | |
| 返排液界麵張力/(mN·m⁻¹) | CQZP-1（新研發） | 5.51 | 5.63 | 3.78 | 3.51 | 4.05 |
| CF-5D常規 | 6.3 | 6.28 | 6.10 | 6.08 | 4.81 | |
使用新研發的CQZP-1產品後，現場返排液與岩心接觸角較高，返排液的表界麵張力減小。同等條件下，毛管力變小，更有利於液體返排。
3.2 現場返排液處理岩心後不同液相的接觸角
將同一塊岩心等分切割成厚度為1cm岩心片備用。將岩心放在返排液溶液中浸泡2h，取出風幹，測定岩心片浸泡前後的油、水兩相潤濕性變化。結果如圖3所示。

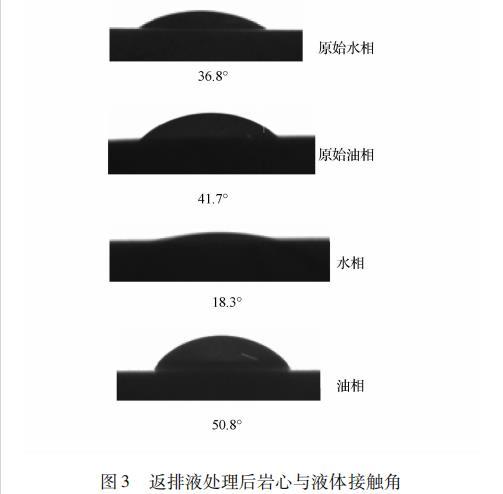

圖3 返排液處理後岩心與液體接觸角
岩心原始水相、油相潤濕角均小於90°，岩石表麵親水性更強。經過返排液浸泡後岩石表麵水相潤濕角變小，油相潤濕角變大。返排液浸泡後岩石表麵水潤濕性更好，因為返排液中含助排劑中的表麵活性劑成分，表麵活性劑吸附於岩石表麵，使岩石表麵水潤濕性增強，並影響油、水相對滲透率，能有效的提高采收率。
壓裂結束後，打開套管進行排液，返排液已破膠（黏度小於5 mPa·s）。返排液油水分離界麵清楚。一次放噴率達到37.7%，與使用長慶油田用常規助排劑CF-5D對比，提高10%左右，同期對比平均單井每天增油0.9 t。隴東地區助排劑研發應用取得重大突破，為長慶油田高效開發提供理論支持及實踐經驗。
4 結論
（1）通過理論分析和室內研究，研發出了適合長慶油田隴東地區的CQZP-1助排劑。（2）研發的CQZP-1助排劑優化後表麵張力降為22.130 mN/m，界麵張力值低至0.024 mN/m；其與天然岩心間接觸角高達83.6°；並且具有一定的耐鹽能力和熱穩定性。（3）2015年新研發的助排劑CQZP-1在隴東致密油藏開展了206口井239層現場試驗，一次放噴率達到37.7%，同期對比平均單井每天增油0.9 t。
